Digi ConnectCore® MP1 模块提供高度集成和安全的模块化连接系统解决方案。Digi SMTplus® 表面贴装外形尺寸简化了设计集成，提高了效率和可靠性。
Digi ConnectCore MP1 模块基于 STM32MP13 和 STM32MP15 微处理器，是当今安全连接设备的智能通信引擎，具有预认证的双频 Wi-Fi 5 (802.11a/b/g/n/ac) 蓝牙® 5.2 和千兆位以太网连接功能。
可扩展的Digi ConnectCore MP1 模块系列为具有丰富连接要求的无头网关产品以及具有由 3D 图形处理器（GPU）和摄像头支持的高级人机界面的显示设备提供了理想的选择。Digi ConnectCore MP1 系统级模块专为工业和医疗用途而设计，具有高安全性、可靠性、高性能和 10 年以上的使用寿命。
对于日益增多的联网IoT 应用程序而言，嵌入式设备的安全性是一个至关重要的设计方面。Digi ConnectCore SOM 解决方案通过Digi TrustFence® 提供内置安全性，这是一个完全集成的设备安全框架，可简化确保联网设备安全的过程。
Digi ConnectCore 安全服务、Digi ConnectCore 云服务和专家支持有助于确保您的产品安全，并为开发、部署和维护提供额外的功能。
Digi Embedded Yocto® 是 Digi 功能丰富的 Linux 发行版，为嵌入式产品设计提供了许多扩展功能，是一个经过全面测试、验证和维护的交钥匙 Linux 软件平台。
Digi 拥有二十多年的嵌入式 SOM 经验，为数百万全球联网产品提供支持，是值得信赖的嵌入式和IoT 解决方案提供商，简化了客户设计、构建和部署联网应用的方式。Digi 无线设计服务（WDS）提供额外的蜂窝集成支持、认证协助以及定制设计和构建服务，使您的产品更智能、更快速地推向市场。
Digi ConnectCore 安全服务、Digi ConnectCore 云服务、工程服务和专家支持为整个产品生命周期的开发、部署和维护提供了额外的能力。

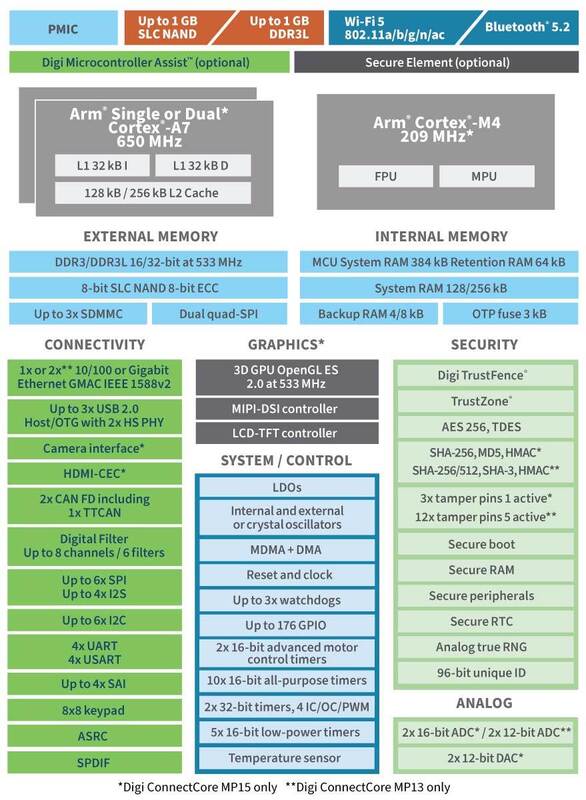

| 规格 | Digi ConnectCore® MP157 SOM | Digi ConnectCore® MP133 SOM | |
|---|---|---|---|
| 应用处理器 |

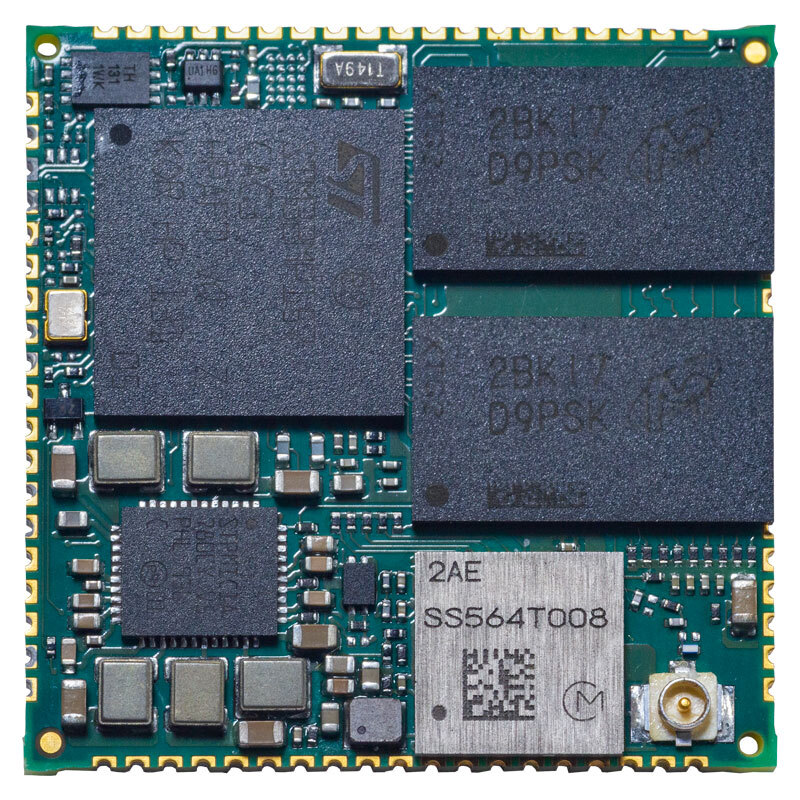

STMicroelectronics STM32MP157C，650 MHz 的 Arm® 双 Cortex®-A7 频率为 209 MHz 的 Cortex®-M4，带 FPU/MPU、3D GPU、安全启动和加密引擎 |

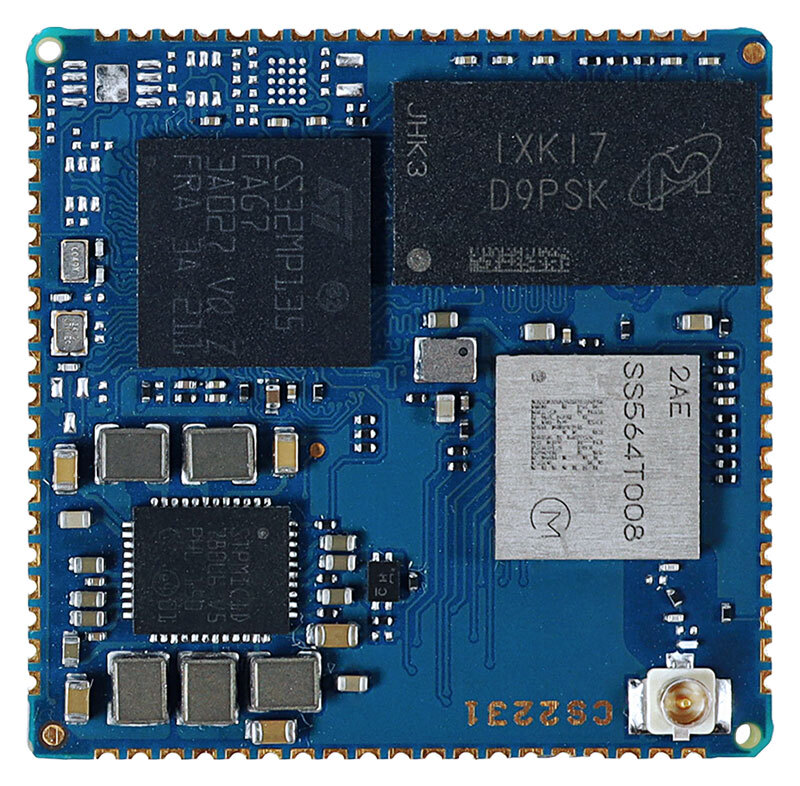

STMicroelectronics STM32MP133C，650 MHz 的 Arm® Cortex®-A7，安全启动，加密引擎 | |
| 存储器 | 最高 1 GB SLC NAND 闪存，最高 1 GB DDR3L | 256 MB SLC NAND 闪存，256 MB DDR3L | |
| PMIC | 意法半导体电源管理 IC - STPMIC1 | ||
| 视频/图形 |
3D GPU（Vivante® - OpenGL® ES 2.0）运行频率高达 533 MHz，性能高达 26 Mtriangle/s、133 Mpixel/s 并行 LCD-TFT 控制器，最高 24 位数字 RGB888，最高 60 帧/秒的 WXGA (1366 × 768) 或最高 30 帧/秒的全高清 (1920 × 1080) MIPI® DSI 2 条数据通道，每条数据通道速度高达 1 Gbps，高达 60 帧/秒的 WXGA（63 M 像素/秒）或 30 帧/秒的全高清（1920 × 1080） |
||
| 摄像机 | 8 至 14 位摄像头 | ||
| 安全 |
安全启动、TrustZone® 外设、3 个篡改引脚（包括 1 个主动篡改引脚）、2 个 TRNG（6 个三重振荡器）、2 个 CRC 计算单元、2 个加密处理器、支持 DMA 的硬件加速功能 加密/解密：DES/TDES：64、128 或 192 位密钥；AES：ECB、CBC、GCM、CCM 和 CTR（计数器模式）链算法，128、192 或 256 位密钥 通用 HASH：SHA-1、SHA-224 和 SHA-256（安全 HASH 算法）、MD5、HMAC；Cortex®-M4 资源隔离 Digi TrustFence®嵌入式安全框架 |
安全启动、TrustZone® 外围设备、12 个篡改引脚（包括 5 个主动篡改引脚）、1 个 TRNG（6 个三重振荡器）、1 个 CRC 计算单元、1 个加密处理器、支持 DMA 的硬件加速功能 加密/解密：DES/TDES：64、128 或 192 位密钥；AES：ECB、CBC、GCM、CCM 和 CTR（计数器模式）链算法，128、192 或 256 位密钥 通用 HASH：SHA-1、SHA-224 和 SHA-256、SHA-384、SHA-512、SHA-3、HMAC； Digi TrustFence®嵌入式安全框架 |
|
| 外设/接口 |
6x I2C、4x UART + 4x USART、6x SPI（3 个全双工 I2S） 4x SAI（立体声音频：I2S、PDM、SPDIF Tx）、SPDIF Rx（4 路输入） HDMI-CEC 3x SDMMC，最高 8 位（SD / eMMC™ / SDIO） 2 个 CAN FD（包括 1 个 TTCAN） 2x USB 2.0 高速主机 + 1x USB 2.0 全速 OTG 多达 176 个具有中断功能的 I/O 端口 2 个 ADC（最高 16 位） 1 个温度传感器 2x 12 位 D/A 转换器（1 MHz） 1x 用于Σ-Δ调制器的数字滤波器 (DFSDM)，带 8 个通道/6 个滤波器，内部或外部 ADC/DAC 基准电压 VREF+ 2 个 32 位定时器，最多 4 个 IC/OC/PWM 或脉冲计数器和正交（增量）编码器输入 2 个 16 位高级电机控制定时器 10 个 16 位通用定时器（包括 2 个不带 PWM 的基本定时器） 5x 16 位低功耗定时器 安全 RTC 2x 4 个 Cortex®-A7 系统定时器（安全、非安全、虚拟、管理程序） 1x SysTick M4 定时器 3 个看门狗（2 个独立看门狗和窗口看门狗） |
5x I2C、4x UART、5x SPI（4 个全双工 I2S） 2x SAI（立体声音频：I2S、PDM、SPDIF Tx）、SPDIF Rx（4 路输入） 2x SDMMC，最高 8 位（SD/eMMC™/SDIO） 2 个 CAN FD（包括 1 个 TTCAN） 2x USB 2.0 高速主机 + 1x USB 2.0 全速 OTG 多达 135 个具有中断功能的 I/O 端口 2 个 ADC（最高 12 位） 1 个温度传感器 1x 用于Σ-Δ调制器的数字滤波器 (DFSDM)，带 4 个通道/2 个滤波器，内部或外部 ADC/DAC 基准电压 VREF+ 2 个 32 位定时器，最多 4 个 IC/OC/PWM 或脉冲计数器和正交（增量）编码器输入 2 个 16 位高级电机控制定时器 10 个 16 位通用定时器（包括 2 个不带 PWM 的基本定时器） 5x 16 位低功耗定时器 安全 RTC 4 个 Cortex®-A7 系统定时器（安全、非安全、虚拟、管理程序） 2 个独立看门狗 |
|
| 以太网 |
10/100 M 或千兆以太网 GMAC IEEE 1588v2、MII/RMII/GMII/RGMII |
2x 10/100 M 或千兆以太网 GMAC IEEE 1588v2、MII/RMII/RGMII |
|
| 无线 | Wi-Fi 5 双频 802.11a/b/g/n/ac 1x1 无线电（高达 433.3 Mbps），具有强大的 WPA3-Enterprise 身份验证/加密功能，全温度范围为 -40 °C 至 85 °C（-40 °F 至 185 °F）；Bluetooth® 5.2（基本速率、增强型数据速率和低功耗蓝牙） | ||
| 工作温度 | 工业：-40 °C至85 °C（-40 °F至185 °F）；取决于使用情况和外壳/系统设计 | ||
| 储存温度 | -50 °C 至 125 °C (-58 °F 至 257 °F) | ||
| 相对湿度 | 5% 至 90%（无冷凝） | ||
| 无线电认证* | 美国、加拿大、欧盟、日本、澳大利亚/新西兰、巴西、墨西哥 | ||
| 排放/抗扰/安全* |
FCC Part 15 Class B、EN 55022 Class B、EN 61000-3-2、EN 61000-3-3、ICES- 003 Class B、VCCI Class II、AS 3548 FCC 第 15 部分 C 子部分第 15.247 节，IC（加拿大工业部），RSS-210 第 5 期第 6.2.2(o)节，EN 300 328，EN 301 489-17，EN 55024 EN 301 489-3、安全（IEC 62368-1）；请访问产品认证以获取最新更新 |
||
| 设计验证* | 温度IEC 60068-2-1、IEC 60068-2-2、IEC 60068-2-78；振动/冲击：IEC 60068-2-6、IEC 60068-2-64、IEC 60068-2-27、HALT | ||

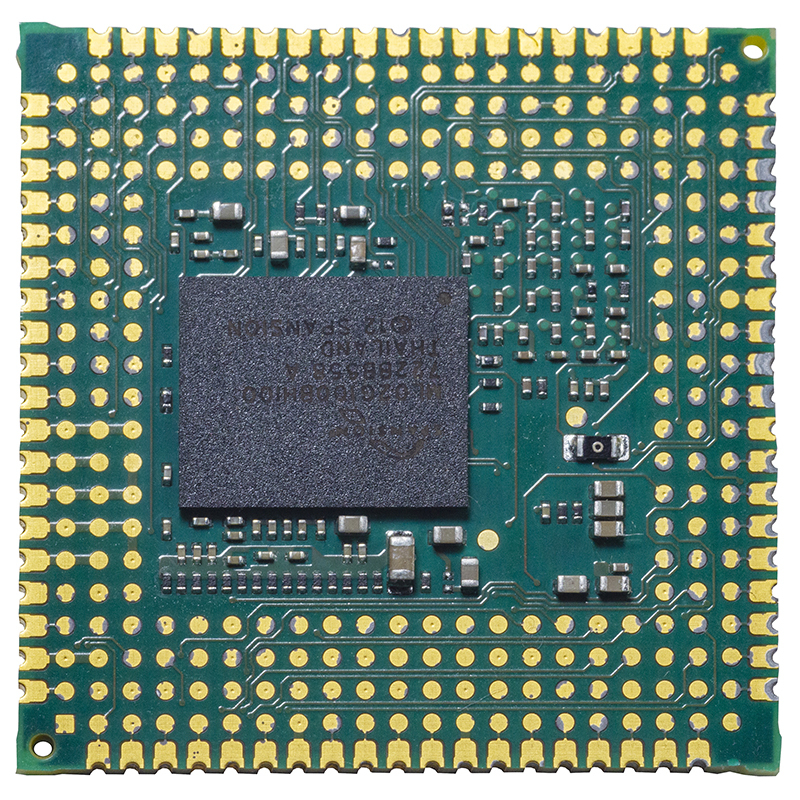

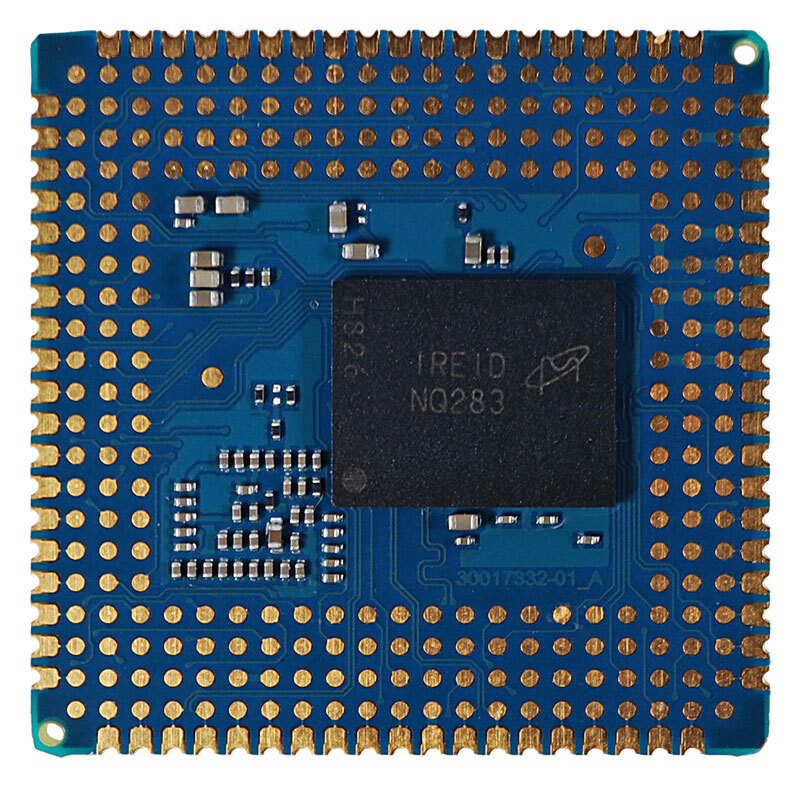

| 安装/针数 | 通用 Digi SMTplus® 表面贴装基底面，使用 76 焊盘边缘蓖状焊盘（1.27 毫米间距）或 245 焊盘 LGA（1.27 毫米间距）选项 | ||
| 机械尺寸 | 29 毫米 x 29 毫米 x 3 毫米（1.14 英寸 x 1.14 英寸 x 0.12 英寸） | ||
| 产品保修 | 3 年 | ||
